商品信息
基本参数
- 产地陕西
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌南业电力
- 型号ZW7-40.5
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压35KV
- 额定电流630A
- 机械寿命20000
- 壳体防护等级IP44
- 产品认证ISO9001
- 产地陕西西安
产品简介：
产品详情：长春市高压真空断路器制造商

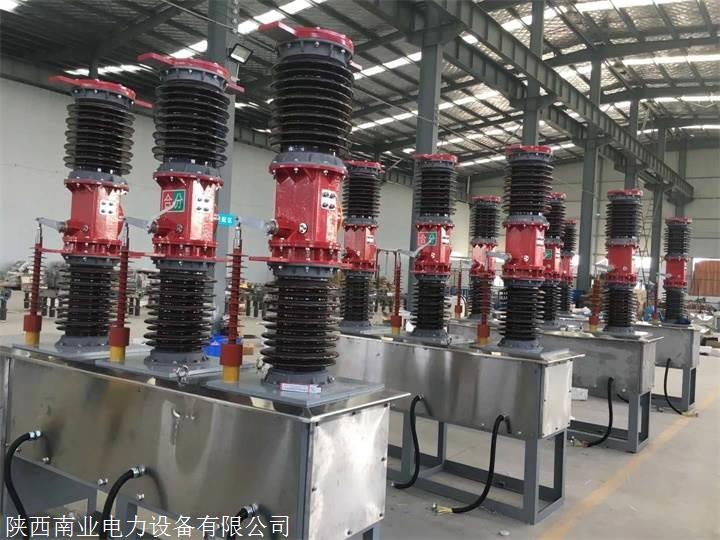

1概述

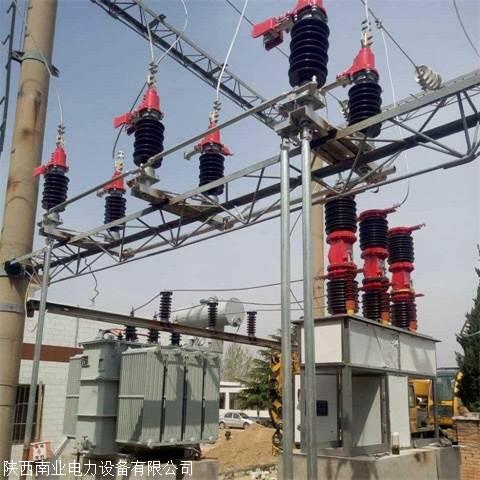

ZW7系列40.5kv型户外真空断路器是我公司于90年代初开发的具国际水准的户外产品，可用于发电站，变电站，电力装置和电力线的控制和保护，以及常常操作的地方。它不仅用于修建新的变电站，而且还用于旧变电站的无油改造。改造。
2.产品用处
ZW7系列40.5kvac50hz室外型真空断路器三相电力系统，用于分流和合并负载电流，过载电流和短路电流。
根据使用条件，产品可分成普通型，防污型和高原型型
相符规范：gb1984“交流高压断路器”和IEC56“交流高压断路器”标准化，以及onj.520.023jt（室外高压真空断路器技术条件）。
长春市高压真空断路器制造商
3.使用条件
环境温度
上限+40℃
下限：一般地区为-30℃，高寒地区为-40℃
海拔：2000m
分压不超过700pa（相当于风速34m/S）
地震烈度，不超过8度
空气污染三级
4.应用领域
该产品可配备LZZBJ4-40.5型电流互感器，电流互感器为穿心浇注式，安装在下部瓷瓶中，并且电流互感器和下部瓷瓶也装有绝缘硅酮，以化解绝缘和冷凝疑问。断路器最多可配备三个电流变比，每个电流互感器最多可涵盖四个线圈，其中两个用于测量，两个用于保护。电流互感器可以根据用户选项100〜2000/5电流互感器精度高，输出容量大。
工厂可以根据用户需设计和制造特别的ct，例如10p20、5p20或0.2s级，0.1级的精度等级；评分负载阻抗增加；额定次级电流1A等，各种特定技术参数可以通过磋商化解。
长春市高压真空断路器制造商

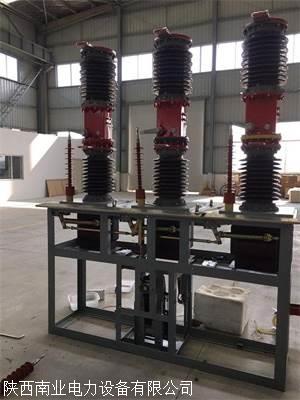

5.结构与原理
1.结构特色
一种。瓷柱式结构，防水变速箱，新型真空灭弧室；
b。2-3个电流互感器，每相四个线圈，根据用户需选项变比；
c。它可以配备CD10磁机构或CT19BWspring机构；
d。断裂性能好，可靠性高，寿命长，保护工作量小；
e。不油，不气化，经济，环保；
f。校正外部绝缘后，该相距达到2700m的高度。
2.工作原理
该机构和开启弹簧带动连杆使绝缘拉杆上下运动，带动转动臂绕轴线旋转，使导向杆上下运动，实现可动件的开合运动。和灭弧室的静触头。
从而实现断路器的“分闸”和“合闸”操作。
6.订购说明
1.产品型号，称呼，等级和数目；
2.配备电流互感器的变压比，精度和每个开关上的电流互感器数目；
3.操动机构的工作电压。
