商品信息
基本参数
- 产地陕西
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌南业电力

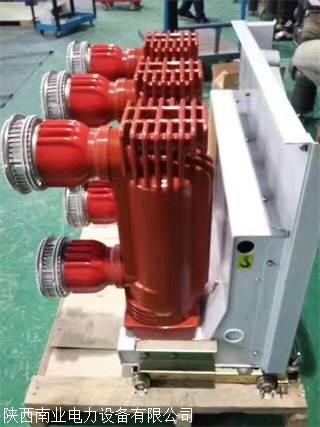

- 型号VS1-12
- 灭弧方式真空断路器
- 极数3P
- 安装地点户内
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 额定电流630A
- 机械寿命20000
- 壳体防护等级IP44
- 产品认证ISO9001
产品简介：
产品详情：1.环境条件
1.环境温度zui高温度：+40℃
*低温：-15℃；
2.环境温度每日平均相对湿度：≤95％
月平均相对湿度：≤90％
日平均蒸气压：≤2.2×10-3MPa
月平均蒸气压：≤1.8×10-3MPa；
3.海拔：不超过3000米；
4.地震地震烈度不超过8度；
5，使用处所无滴水，无易燃，爆炸凶险，无化学腐蚀性气体，无剧烈振动。
室内10kv高压真空断路器供应商
2.产品组织及工作原理
1.主要构造
VS1（ZN63A）断路器的主要部分通过APG工艺设置在由环氧树脂制成的绝缘圆筒中。该机构可以有效地防范外力，肮脏的环境和其他外部因素对真空断路器的影响。断路器的主体安装在断路器框架的后部，并与操作机构总体相接。
2.储能
VS1（ZN63A）闭合断路器所需的能量由闭合弹簧的储能提供。储能可以通过外部动力驱动马达完成，也可以使用储能手柄手动完成。
三，安装调试
1.从包装箱中抬起VS1（ZN63A）断路器时，应将钩子挂在断路器上显著标示的吊孔上，并且上下输出臂不得受力。在移动时，不容许将其放到更大的冲击和振动下。
注：进入机柜之前，请根据需要卸下提升装置。
2.VS1（ZN63A）断路器在出厂前已通过严苛的工厂检查，其参数合乎技术要求。一次电路通电之前，须要进行以下准备工作。
一个。检查断路器是否损坏，如果损坏，请终止使用。
b。拔除尘埃，尤为是绝缘表面。运送或储存过程中产生的污垢会影响产品的绝缘性能。
c。手动操作断路器，按规定进行储，合，分，观察储能状态及合分闸位置指示是否正常。
d。使用操作电源操作断路器进行储能，合闸和分闸，并观察储能状态和分闸位置指示是否正常。
e。手推车式断路器的操作如下：
将推柄插入推孔，顺时针摇动使其前行，然后逆时针摇动以淡出。
200mm。在打开状态下，应稳定进入工作位置或测试位置。请以中等速度转动手柄20次。当您听见“喀哒”声时，它就位（请勿使劲过大损坏推进机构），并显示相应的位置（S8，S9）。电路已连接。
室内10kv高压真空断路器供应商
四，手术过程中或许出现的现象
序列号现象的缘故
1不能关闭1，并未能量储存的状态
2.早就处于关闭位置
3.手推车断路器尚无全然进入工作位置或测试位置
4.选择关闭和锁定装置，并且未将辅助电源连接回最低技术要求的位置
5.辅助线不正确
2无法前行1.断路器已合闸
2.推柄未全然插入推孔
3.推进机构未全然抵达测试位置，因此舌头无法从机柜中解锁
4.机柜接地互锁未解锁
检查以上缘故后，如果仍有疑问，请与制造商关联。
3.额定电流为1600a以上时，请根据需要卸下绝缘盖。
4.进行工频耐压绝缘测试。
室内10kv高压真空断路器供应商
五，维护保养
我公司生产的VS1（ZN63A）断路器使用特别的滑动轴承，特别的表面处理和防锈技术以及长期润滑脂。在正常使用条件下，不需要维护10-20年，但是由于使用环境的区别，仍需要进行必需的检查和维护工作。
1.根据工作环境，应在6-12个月内对断路器本体进行合适检查。外观检查后，整洁装置表面的脏污和湿润的部分，用干布擦拭绝缘表面，然后然后用蘸有清洁剂的丝织品擦拭其他污垢（请注意，所使用的清洁剂或许适用于塑料或合成塑料材质）。
2.长时间置放断路器时，断路器的活动部分可能会被堵塞。断路器应每年最少储存，关闭和打开5次。
3.断路器的绝缘测试应每年最少进行一次，以确定断路器的真空断路器是否泄露或由于其他外部缘故而减低了绝缘强度。
4.对于不时使用的处所，应严苛支配在技术条件规定的使用时间范围内，不能超过使用寿命使用。
六，配置
1.VS1（ZN63A）-12真空断路器的次级控制电压：
DC220AC220VDC110VAC110V
2.配置辅助控制选择：
2.1锁定装置：未连接辅助控制电源或最低技术要求时，防范功用闭合。
2.2过电流装置：功用-在一次电路中出现过载或短路的状况下，过电流线圈通过过电流继电器通电以打开断路器。一般而言加在a相和c相中，还增加了三相。电流互感器的二次输出容量足够，选择间接3.5A器方案，5A和电流互感器有两种种类，当过流脱扣的二次输出容量不足以提供选择中间变压器解决方案时需要电流跳闸螺线管。中间变压器的端子2.4和2.5连接到vs1上的过电流跳闸螺线管。
