商品信息
基本参数
- 产地陕西
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌南业电力
- 型号ZW7-40.5
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压35KV
- 额定电流630A
- 机械寿命20000
- 壳体防护等级IP44
- 产品认证ISO9001
- 产地陕西西安
产品简介：
产品详情：太原市outdoor高压断路器spot
结构与工作原理
1.断路器的结构为瓷瓶柱式，上瓷瓶为灭弧室瓷瓶，真空灭弧室安装在内部，下瓷瓶为柱瓷柱。三相瓷瓶安装在结构盒中，灭弧室的可动端穿越转弯臂和拉杆与弹簧机构的输出轴相接，弹簧机构与断路器的连接件装在防水机械盒中。该产品主要由真空灭弧室，电流互感器，传动机构和弹簧操作机构构成。
2.断路器灭弧室
灭弧室是断路器的主要组成部分
断路器配有真空灭弧室，该真空灭弧室具有很高的真空度。由于灭弧室的触头为CuCr50材质，并使用杯状纵向磁场结构，因此具有较大的分断能力，较高的绝缘水准和灭弧性。具有能力强，寿命长，体积小，维护简便，无爆炸险恶，无污染，低噪声等特点。
真空灭弧室安装在上部瓷瓶中，不仅避免了因油冲洗和SF6gas导致的诸多弊病，而且使检查和维护更为便捷。硅绝缘材质用于填充灭弧室和瓷瓶之间的空隙。，为化解防结露疑问，该绝缘材料具有不错的绝缘性能，耐老化性，耐室外性和高温属性。
3.电流互感器
该产品可以配备LZZBJ4-40.5型电流互感器
电流互感器是穿心浇注式，安装在下部瓷瓶中，电流互感器和下部瓷瓶也装有绝缘硅酮，以化解绝缘和冷凝疑问。断路器最多可安装三个电流互感器，每个电流变比*最多可涵盖四个线圈，其中两个用于测量，两个用于保护。电流互感器可根据用户要求选项100〜2000/5。电流互感器精度高，输出大容量。
4.弹簧操动机构和连杆安装在机械箱中。机械箱是防水的。为了以防箱中的电气控制组件受潮，机械箱配备了温度控制器和加热器。
5.传动机构，包括绝缘拉杆，旋转臂和导向杆，调节绝缘拉杆和导向杆的长度，并调节断路器的超程和接触间距。
太原市outdoor高压断路器spot
正常使用条件
a）环境温度不超过40℃，且24小时内测得的平均值不超过35℃；低于环境温度为-25℃。
b）应考虑太阳辐射的影响最大为1000w/m2（睛天中午）。
c）海拔：不超过2000m。
d）周围的空气也许被尘土，烟雾，腐蚀性和/或易燃气体，蒸气或盐雾污染；污染程度不超过GB/T5582中ⅲ级。
e）风速不超过34m/s。
f）可以忽视开关装置和控制装置的振动或地动。
g）在二次系统中感应的电磁干扰的大幅度不超过1.6kv。
如高于用户和制造商磋商的上述正常使用条件。
详细说明

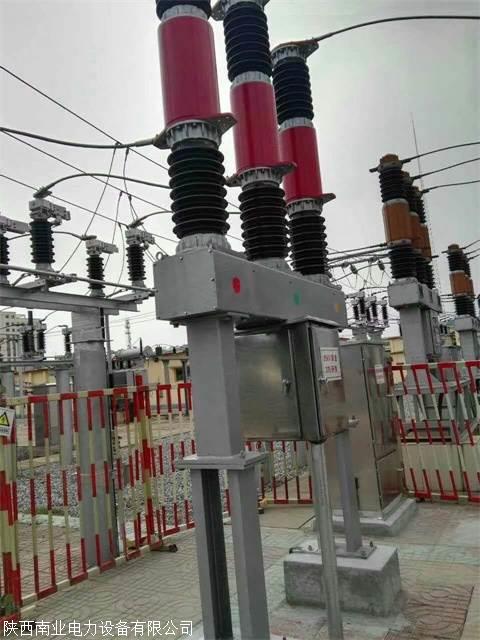

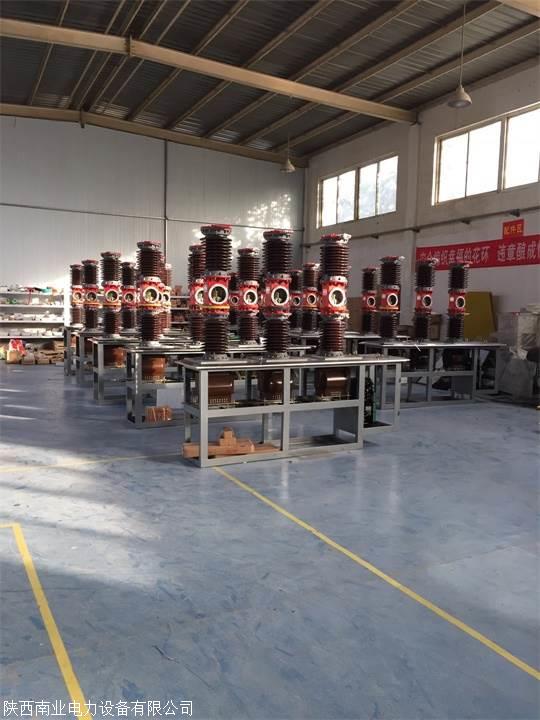

ZW7-40.5型户外高压真空断路器是三相交流50hz户外高压电气设备；适用于24〜40.5kv输配电系统的控制和保护。它也可以用于联络断路器以及开启和关闭电容器组；该产品可与分段控制器和重合闸器配合采用，实现电力系统的智能化分段和重合闸控制。可外加电流互感器展开测量和保护。断路器可配备弹簧或电磁操作机构，或许具有机械性能并常常操作；并未火警和爆炸凶险；断路器合乎国家标准gb1984-2003“交流高压断路器”和国际电工委员会standardIEC56，IEC62271-100“高压交流断路器”的要求。断路器的主要特点：优秀的分断性能，真空灭弧，强劲的断裂能力，机械寿命可达万倍；结构简便，免维护，大修周期长；根据客户要求，绝缘性能好，抗污染能力强。需内置电流互感器，测量精度为0.2，可实现三互相保。
太原市outdoor高压断路器spot
性能特点
1.性能安全精确，容易维护，维护周期长
2.由于使用填充的新型绝缘材料，在灭弧室的外部和瓷套的内壁上都不会凝结。机械箱中变压器的总体结构便于安装，并且还避免了积油由于断路器的动，静触头均密封在真空灭弧室中，因此真空被当做绝缘介质和灭弧介质，因此具有其他种类的一系列优点开关无法匹配，因此该产品是替代DW多油断路器的完美产品。该产品在断路器中间的操作机构盒的结构是中置高压真空断路器。型式断路器形状的长度比原断路器小260mm，适当安装在空间窄小的地方。
