商品信息
基本参数
- 产地陕西
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌南业电力
- 型号ZW7-40.5
- 灭弧方式真空断路器
- 极数3P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压35KV
- 额定电流630A
- 机械寿命20000
- 壳体防护等级IP44
- 产品认证ISO9001
- 产地陕西西安
产品简介：
产品详情：产品介绍：
ZW7-40.5型真空断路器通过电流互感器内置电器绝缘酯外部绝缘。该绝缘酯属于液体绝缘介质。水漂浮在电绝缘酯中，很容易形成“小桥”，这将大大下降击穿电压。当电绝缘酯仅涵盖十分之几的水时，耐电压值将大大减低；如果水含量继续增加，则仅增加了几个并联的击穿路径，击穿电压将不会继续下滑。当存在纤维时，水分的影响特别显著。如果处置失当，则产品在操作过程中会有绝缘凶险，因此，应改进相关的组装过程和结构。改善工厂组装流程。要求使用适当的溶剂进行清洁，以使其不含水分，油脂和纤维等杂质。在浸电器绝缘酯之前，请干燥电流互感器及其相关零部件，并预防在组装过程中水分和其他杂质进入。同时，装配车间必须维持清洁干燥的空气。根据典型过程，所有静态密封件都使用乐泰207密封剂。组装电流互感器后，必须将浸电器绝缘酯部分与大气隔离。
银川市outdoor35kv高压断路器spot
改进铝支架的结构，提高密封性。在铝支架中，根据气密性的要求改进了结构设计，并安装了干燥剂。输出轴的y形密封圈改成o形密封圈，改善了输出轴的相关结构。铝制支架上有4个外露的铜杆连通螺栓，在螺栓头上安装密封盖。
增加被动安全预防措施，在油浸变压器和其他液体绝缘高压装置中设立被动安全预防措施，即安装防爆膜。由于本产品的电流互感器outer绝缘类似于油浸变压器，防爆膜防爆膜的材质可以用防锈的铝箔制成，安装位置可以在铝支架的手孔盖上选项。
产品编号

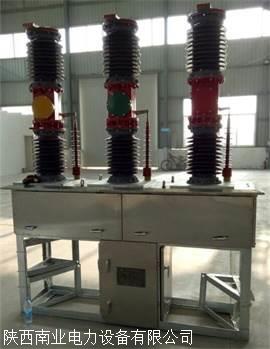

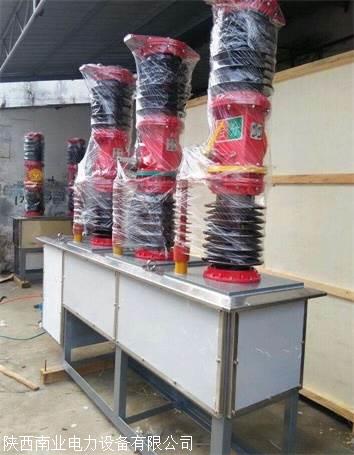

zw7-40.5型户外高压真空断路器（以下称之为断路器）用以ac50hz，电压40.5kv三相电力系统，用以断开和闭合负载电流，过载电流和短路电流。
使用条件
一个。环境空气温度：上限+40℃，下限-30℃（一般区域），-40℃（高山区域）；
b。海拔：≤1000m（如需增加海拔，应相应提高额定绝缘等级）；
c。风压：不大于700pa（相当于风速34m/s）；
d。振幅：地震地震烈度不超过8度；
e。污染等级：iii级；
f。白天温差大；不超过25℃。
银川市outdoor35kv高压断路器spot
保护和修理
1.产品维护方式及注意事项
1.应定期保障断路器的正常运行状况，以清理绝缘子表面的尘埃，并定期润滑所有摩擦部位；
2.每隔2000次操作，检查各部位的螺丝是不是松动，如果松动，应即时拧紧；
3.在安装期间和安装之后，真空灭弧室的外壳不应经受1000n的纵向压力，也不应受到显著的拉应力和横向应力压力；
4.在安装和使用过程中，严禁用坚硬的物体（例如工具）碰撞真空灭弧室的外壳。
2.故障排除
1.当操动机构无法使断路器可靠地合闸和分闸时，请按照操动机构的调试要求进行调试，以使断路器实现可靠的合闸和分闸；
2.使用过程中，定期使用工频耐压法检查真空灭弧室的真空度。方式是：将触头行程调节至11±1mm，向灭弧室强加42kv1min工频电压，灭弧室内部应无连续物。如果灭弧室中有连续放电，则不能使用灭弧室。
3.应该定期检查触点的厚度。实际方式是：检查真空断路器导向杆延伸尺寸的变化。如果总变化超过3毫米，则仪器上的真空灭弧室的电气寿命将完结，必须更换真空。灭弧室。
使用与操作
1使用前的准备
使用前，请进行以下准备工作：
a）检查断路器是不是破坏或任何其他危害的环境影响，如果时有发生这种现象，应预先扫除，以回复断路器的正常工作状况。
b）用清洁的丝布和无水乙醇清洁断路器绝缘子的表面，这些污垢对产品的绝缘性能有很大的影响。
2现场测试
a）工频耐压试验：两极，接地与断裂之间的试验电压为95kv，试验时间为1min；在此期间从未击穿或闪络；
b）辅助电路的绝缘测试：对地测试电压：2000v1min；在此期间无击穿或飞弧现象。辅助电路中的元器件未经耐压测试，在耐压测试中已被取出或采取了隔离措施；
c）储能电机的绝缘测试使用1600v1min的绝缘测试电压进行耐压测试；
d）主回路电阻测量：按照表2的规定，用回路电阻测试仪进行测量；
e）机器行程属性测试：在额定工作电压下操作断路器，并使用机器特点测试仪进行测量，其值相符表2的要求。
银川市outdoor35kv高压断路器spot
灭弧原则
当动触头和静触头在操作部门的作用下通电并断开时，在触头之间会产生真空电弧。同时，由于触头的特别结构，会在触头中产生恰当的纵向磁场触及空隙，使真空电弧维持扩散型并维持较低的电弧电压。当电流自然过零时，残存离子，电子和金属蒸汽会在触及表面和屏蔽罩内再次结合或凝结。微秒级的时间，灭弧室的断裂的介电强度迅速回复，从而灭弧，达到破裂的目的。
